Tugas Pendahuluan 1 Modul 4
1. Kondisi
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan D flip-flop dan output seven segment common catoda dan LED dalams satu rangkaian.

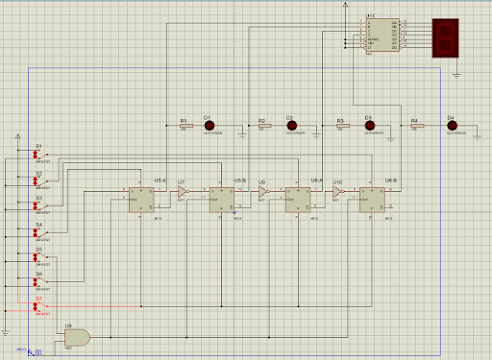

2. Gambar Rangkaian Simulasi
3. Video Simulasi
4. Prinsip Kerja [kembali]
Pada rangkaian tersebut terdapat sumber tegangan VCC, 8 switch, 4 buah D Flip-flop, dekoder, LED dan seven segment. Pada rangkaian ini, tegangan mengalir dari VCC masuk ke switch. Pada switch S1 S2 S3 dan S4 terhubung ke kaki set pada masing-masing D flip-flop, swich S6 terhubung ke kaki D pada flip-fip pertama, sedangkan untuk input D flip-flip selanjutnya merupakan output Q' pada flip-flip sebelumnya yang telah diberi gerbang not. Swich 5 terhubung ke gerbang AND dan sinyal clok yang kemudiah dihunungkan ke kaki clock masing-masing D flip-flop. Kaki reset semua D flip-flip dihubungkan ke switch 7. Ouput pada masing-masing flip-flop dihubungkan ke sebuah LED dan dekoder yang kemudian dihubungkan ke seven segment.
5. Link Download[kembali]
Download video [disini]
Download rangkaian [disini]
Download HTML [disini]
Download datasheet seven segment [disini]
Download datasheet gerbang AND [disini]
Download datasheet D flip-flop [disini]
Download datasheet Dekoder [disini]
