Tugas Pendahuluan 1 Modul 3
1. Kondisi
Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan seven segment dan ubah sumber tegangan menjadi 12 volt.

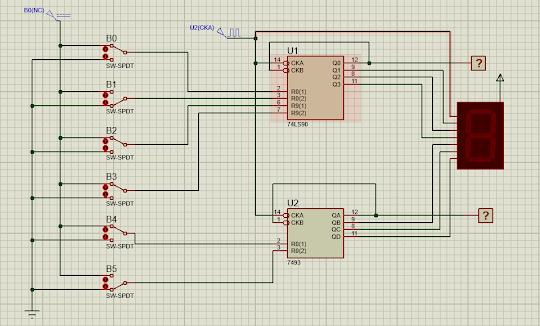

2. Gambar Rangkaian Simulasi
3. Video Simulasi
4. Prinsip Kerja [kembali]
Pada rangkaian tersebut terdapat sumber tegangan 12V, 6 switch, 2 buah IC yaitu 74LS90 dan 7493, dan seven segment. Pada rangkaian ini, tegangan 12 V mengalir dari VCC masuk ke switch. Pada switch B0 dan B1 terhubung ke kaki R01, R02 yang merupakan kaki reset pada IC, dan B2,B3 ke kaki R91, dan R92 pada IC 74LS90 yang berfungsi mereset keluaran pada IC. Kemudian switch B4 dan B5 terhubung ke R01, R02 pada IC7493. Kaki CKA dan CKB dihungbungkan ke sinyal clock sebagai pembangkit sinyal. Output dari kedua IC ini dihubungkan ke probe dan seven segment. Rangkaian ini merupakan Asynchronous Binary Counter yang berarti Counter Asynchronous yang akan menghasilkan output berupa angka biner. Kemudian akan menghasilkan output dari masing-masing flip-flop yang merubah kondisi (pulsa input) dari "0" ke "1" maupun sebaliknya secara berurutan. Hal ini disebabkan karena rangkaian dihubungkan secara seri.
5. Link Download[kembali]
Download video [disini]
Download rangkaian [disini]
Download HTML [disini]
Download datasheet IC 74LS90 [disini]
Download datasheet IC 7493 [disini]
